Răspuns rapid: Cum să potriviți un conector la aparatul dvs. pe gaz
Conectorul potrivit pentru aparatul cu gaz din oțel inoxidabil este selectat prin potrivirea a trei lucruri simultan: diametrul de intrare a aparatului, distanța fizică dintre aparat și supapa de închidere și tipul de filet de racord de capăt solicitat de instalația locală. Pentru majoritatea soselor rezidențiale pe gaz, a diametru nominal de 1/2 inch tub de gaz ondulat din oțel inoxidabil cu o lungime de 24 până la 48 de inci acoperă amenajările comune ale bucătăriei. Uscătoarele cu gaz folosesc de obicei același diametru de 1/2 inch, dar într-o perioadă mai lungă de aproximativ 48 până la 60 de inci, astfel încât unitatea să poată fi trasă înainte pentru curățare. Încălzitoarele de apă pe gaz necesită adesea un conector de 3/8 inch sau 1/2 inch, în funcție de intrarea BTU a unității. Verificarea plăcuței cu date a aparatului sau a manualului de instalare pentru dimensiunea necesară de admisie înainte de a comanda un conector este singurul pas care evită majoritatea nepotrivirilor de dimensionare.
Secțiunile de mai jos parcurg logica de dimensionare, calitatea materialului, lungimi standard, structură, obiceiuri de instalare și un set de întrebări frecvente colectate din conversații reale de cumpărare în jurul tuburilor ondulate din oțel inoxidabil pentru conectarea aparatelor cu gaz.

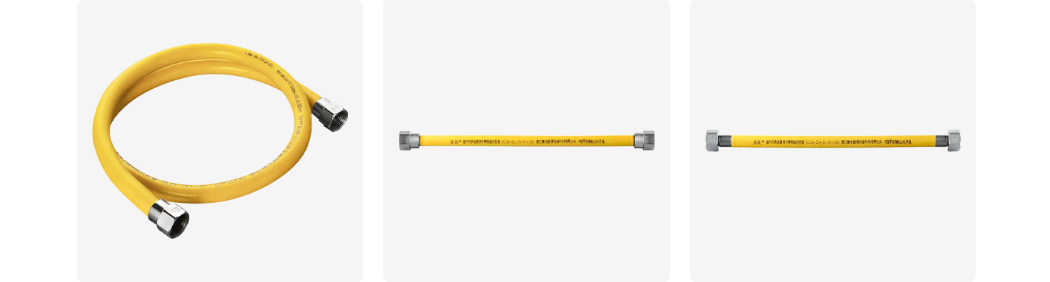

Din ce este fabricat un conector de gaz ondulat din oțel inoxidabil
Un conector pentru aparate cu gaz din oțel inoxidabil aparține familiei de furtunuri metalice. La miezul său se află un tub ondulat din oțel inoxidabil, format fie cu un model de ondulare inelar (în formă de inel) fie spiralat, care este ceea ce permite unui tub metalic să se îndoaie și să se îndoaie fără crăpare. Acest miez flexibil este de obicei înfășurat într-o cămașă din PVC moale extrudat, care este ignifugă și rezistentă la expunerea la ultraviolete, protejând metalul de dedesubt de abraziune, grăsime de bucătărie și uzură generală la manipulare. Fitingurile de capăt filetate sunt atașate de fiecare parte, astfel încât conectorul să poată uni o conductă rigidă de gaz sau o supapă de închidere la un capăt la intrarea de gaz a aparatului pe celălalt.
Tuburile ondulate din oțel inoxidabil pentru conectarea aparatelor cu gaz sunt produse în mod obișnuit din Oțel inoxidabil de calitate 304 sau 304L , ales pentru echilibrul său de rezistență la coroziune, sudabilitate și performanță la îmbătrânire pe termen lung în comparație cu oțelul carbon simplu. Deoarece tubul este ondulat mai degrabă decât cu pereți netezi, poate absorbi cantități mici de vibrații și dilatare termică la îmbinări, ceea ce reduce stresul asupra conexiunilor filetate în timpul utilizării, întreținerii sau înlocuirii normale a aparatului.
Spre deosebire de țeava rigidă de fier negru, o conductă flexibilă de gaz din oțel inoxidabil nu trebuie tăiată, filetată sau îndoită la fața locului. Este instalat ca un ansamblu gata făcut, motiv pentru care furtunurile ondulate de gaz din oțel inoxidabil au devenit alegerea obișnuită pentru conectarea aparatelor de uz casnic care trebuie mutate ocazional pentru curățare sau întreținere, cum ar fi cuptorul și uscătorul.
În interiorul conectorului: componentele de bază și cum se potrivesc
Diagrama de mai jos prezintă părțile principale ale unui conector de gaz ondulat tipic din oțel inoxidabil, cu mantaua de protecție parțial arătată, astfel încât miezul ondulat de dedesubt să fie vizibil.
- Piuliță de montare la capăt - cuplează filetul de pe robinetul de închidere a aparatului sau robinetul de gaz.
- Miez din tub din oțel inoxidabil ondulat - conducta portanta de presiune, ondulata pentru a permite indoirea fara indoire.
- Manta de protectie din PVC - protejează miezul metalic de abraziune, umiditate, grăsime și expunerea la ultraviolete.
- Conector cu filet - filet tată sau mamă dimensionat pentru a se potrivi cu standardul regional de instalații în uz.
- Saiba de etansare - formează o etanșare etanșă acolo unde conectorul se întâlnește cu supapa sau portul aparatului.
Factori cheie de verificat înainte de a selecta un conector
Diametrul și capacitatea de curgere a gazului
Diametrul interior al unui tub flexibil de gaz din oțel inoxidabil determină cât de mult gaz poate trece prin el pe minut. Un conector subdimensionat pe un aparat cu BTU mare poate restricționa fluxul și poate afecta performanța arzătorului, în timp ce un conector supradimensionat pur și simplu irosește spațiu de rutare fără a adăuga beneficii. Potrivirea diametrului conectorului cu racordul de admisie al aparatului este punctul de pornire, nu un gând ulterior.
Lungimea totală și distanța de rutare
Măsurarea distanței efective de la supapa de închidere la admisia aparatului, inclusiv orice îndoituri în jurul dulapurilor sau nișurilor de perete, evită comandarea unui conector care este prea scurt pentru a fi atins sau atât de lung încât slăbirea excesivă trebuie să fie înfășurată în spatele aparatului.
Tip de racord la capăt și filet standard
Fitingurile flare, țeava tată de fier (MIP) și filetele țevii de fier mamă (FIP) sunt configurațiile comune. Filetul de ieșire al supapei și filetul de intrare al aparatului nu se potrivesc întotdeauna, astfel încât confirmarea ambelor capete înainte de cumpărare împiedică necesitatea aprovizionării mai târziu cu un adaptor.
Calitatea materialului și grosimea peretelui
Un conector de gaz din oțel inoxidabil 304 este linia de bază comună pentru uz rezidențial și comercial ușor din cauza rezistenței sale la coroziune în mediile tipice de bucătărie și încăperi de utilitate. Grosimea peretelui afectează atât flexibilitatea, cât și toleranța la presiune, astfel încât instalațiile comerciale cu sarcini mai grele pot specifica un tub cu pereți mai gros.
Presiunea de lucru nominală
Fiecare conector este evaluat pentru o presiune maximă de lucru. Conexiunile la aparatele rezidențiale cu gaz natural și propan funcționează în general la presiune scăzută, dar echipamentele comerciale de bucătărie sau conexiunile mai mari ale regulatorului pot funcționa la o presiune mai mare care necesită un conector evaluat corespunzător.
Ghid de dimensionare a conectorului după tipul de aparat cu gaz
Tabelul de mai jos rezumă diametrele nominale tipice și intervalele de lungime observate în cazul aparatelor ușoare pe gaz de uz casnic și comerciale ușoare. Cerințele reale trebuie întotdeauna verificate în raport cu manualul specific al aparatului, deoarece valorile de putere variază între modele.
| Tip aparat | Diametrul nominal tipic | Interval de lungime tipic | Racord de capăt comun |
|---|---|---|---|
| Gaz / Plită | 1/2 in | 24 - 48 in | Flare sau MIP |
| Încălzitor de apă pe gaz | 3/8 - 1/2 in | 24 - 36 in | Flare |
| Uscător cu gaz | 1/2 in | 48 - 60 in | Flare sau MIP |
| Contor de gaz / Regulator | 3/4 - 1 in | 12 - 24 in | MIP / FIP |
| Încălzitor de perete/spațiu | 3/8 in | 18 - 36 in | Flare |
| Grătar în aer liber / Încălzitor de terasă | 1/2 in | 36 - 60 in | Flare sau conectare rapidă |
Lungimi standard și cum să o alegeți pe cea potrivită
Furtunurile de gaz din oțel inoxidabil ondulat sunt de obicei stocate într-un set de lungimi standard, astfel încât instalatorii să poată alege cea mai potrivită potrivire, mai degrabă decât comanda personalizată pentru fiecare lucrare. O abordare practică este de a măsura distanța în linie dreaptă de la ieșirea supapei la admisia aparatului, de a adăuga o mică rezervă pentru o îndoire ușoară, mai degrabă decât un colț strâns și de a rotunji până la următoarea lungime disponibilă stocată. Lăsând conectorul ușor slăbit, mai degrabă decât întins întins, permite ca aparatul să fie tras înainte pentru curățare sau întreținere, fără a exercita presiune asupra fitingurilor de capăt.
Înfășurarea unui conector lung pentru a elimina slăbiciunea nefolosită este în general descurajată. Bobinarea strânsă repetată poate întări ondulațiile de-a lungul anilor de mișcare a aparatului, așa că alegerea unei lungimi care se potrivește cu distanța reală de rutare este de preferat să cumpărați supradimensionate și bobinarea excesului.
Oțel inoxidabil 304 versus alte materiale comune pentru tuburi
Un conector de gaz din oțel inoxidabil 304 este preferat pentru funcționarea aparatelor cu gaz de interior, în mare parte datorită conținutului său de crom și nichel, care formează un strat subțire de oxid pasiv pe suprafață, care rezistă la pătarea și stropirea în aerul tipic din bucătărie sau încăpere. În comparație cu oțelul inoxidabil 201, care înlocuiește niște nichel cu mangan pentru a reduce costurile, gradul 304 rezistă în general mai bine la expunerea pe termen lung la umiditate și la substanțe chimice ușoare de curățare de uz casnic. Oțelul carbon galvanizat, observat uneori în feronerie mai veche sau cu costuri mai mici, se bazează pe o acoperire de zinc care se poate uza în timp, după care oțelul de bază devine expus la coroziune.
Un tub de gaz flexibil din oțel inoxidabil de calitate 304 sau 304L tinde, de asemenea, să-și păstreze mai bine flexibilitatea prin cicluri repetate de îndoire, deoarece ondulațiile sunt mai puțin predispuse la întărire și fisurare în comparație cu alternativele mai subțiri sau mai mici.
| Proprietate | 304 Inoxidabil Steel | 201 Inoxidabil Steel | Galvanizat Steel |
|---|---|---|---|
| Rezistenta la coroziune | Mai sus | Moderat | Coborâți odată ce acoperirea se uzează |
| Flexibilitate Retention | Bun | Bun | Moderat |
| Utilizare tipică în interior | comună | comună in budget lines | Mai puțin obișnuit astăzi |
Rezistență la coroziune și performanță pe termen lung în funcționare
Conținutul de crom din oțelul inoxidabil 304 și 304L formează o peliculă de oxid pasiv cu auto-reparare pe suprafața tubului. Când suprafața este zgâriată în timpul manipulării sau instalării, acea peliculă tinde să se reformeze de la sine, având în vedere expunerea normală la aer, ceea ce face parte din motivul pentru care tuburile ondulate din oțel inoxidabil pentru aparatele cu gaz de conectare continuă să fie specificate față de alternativele simple din oțel carbon în bucătării și încăperi unde umiditatea și stropirea ocazională sunt comune.
Performanța pe termen lung este încă influențată de mediul de instalare. Contactul direct prelungit cu agenți de curățare pe bază de clor, aerul salin din apropierea proprietăților de coastă sau acumularea de apă stătătoare în jurul conectorului poate afecta treptat chiar și oțelul inoxidabil de-a lungul multor ani. Menținerea conectorului departe de zonele de stropire cu substanțe chimice dure și asigurarea că zona de instalare are o ventilație rezonabilă contribuie la o durată de viață mai lungă.
Cele mai bune practici de instalare și manipulare
- Opriți alimentarea cu gaz la supapa principală sau a aparatului înainte de a scoate un conector vechi.
- Inspectați o nouă conductă flexibilă de gaz din oțel inoxidabil pentru a detecta îndoituri, lovituri sau daune de transport înainte de a o monta.
- Evitați îndoirile mai strânse decât raza minimă de îndoire a conectorului, deoarece pliurile ascuțite pot slăbi ondulațiile.
- Rotiți piulița de capăt atunci când strângeți, mai degrabă decât răsuciți corpul tubului, ceea ce împiedică ondularile să fie tensionate.
- Utilizați o cheie de dimensiuni adecvate și evitați suprastrângerea îmbinărilor filetate peste ceea ce este necesar pentru o etanșare perfectă.
- Efectuați o verificare a bulelor de apă și săpun pe fiecare îmbinare după instalare pentru a confirma că nu există scurgeri înainte de a restabili fluxul de gaz.
- Dirijați conectorul departe de căile flăcării arzătorului, zonele de picurare ale cuptorului și componentele uscătorului în mișcare pentru a evita căldura sau uzura mecanică.
Greșeli frecvente de evitat atunci când alegeți un conector
- Reutilizarea unui conector vechi pe un aparat nou instalat în loc să montați unul nou dimensionat pe noua unitate.
- Selectarea unui diametru mai mic decât este necesar la intrarea în aparat, ceea ce poate limita fluxul de gaz către arzător.
- Dirijarea conectorului printr-un spațiu liber pentru ușa dulapului sau calea sertarului unde poate fi ciupit în mod repetat în timp.
- Ignorarea razei minime de curbură a producătorului atunci când strângeți conectorul într-un spațiu îngust în spatele unui aparat.
- Amestecarea tipurilor de filet incompatibile cu adaptoare improvizate în loc să se aprovizioneze cu un conector cu racordul de capăt corect.
- Omiterea verificării scurgerilor după instalare, care este un pas rapid care confirmă că fiecare îmbinare este etanșată corespunzător.
Despre tehnologia echipamentelor energetice Zhejiang Zhenlong
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. cercetează, produce și procesează echipamente energetice, cu o gamă de produse care cuprinde furtunuri metalice, componente de conducte de gaz natural, fitinguri pentru instalații sanitare, obiecte sanitare, supape, produse din plastic și feronerie. Compania operează dintr-o unitate din Yuyao, Ningbo, Zhejiang, care acoperă o suprafață de aproximativ 40 de acri, cu o clădire a fabricii de aproximativ 30.000 de metri pătrați.
Capacitatea de producție include 30 de linii de sudură și formare împreună cu 2 linii neîntrerupte pentru cuptoare cu hidrogen de topire solidă, susținute de echipamente de testare, cum ar fi un spectrometru cu citire directă pentru analiza materialului metalic și un tester de etanșeitate la flux utilizat pentru a verifica ansamblurile finite înainte de a părăsi fabrica. În calitate de producător de conectori de gaz din oțel inoxidabil și furnizor de conectori de gaz din oțel inoxidabil, compania produce tuburi ondulate din oțel inoxidabil pentru conectarea aparatelor cu gaz, alături de produse de racorduri metalice pentru furtunuri și țevi, susținute de o echipă internă de cercetare, proiectare și producție.
Lucrând ca producător flexibil de conectori de gaz, Zhejiang Zhenlong Energy Equipment Technology continuă să construiască relații de cooperare cu parteneri atât pe plan intern, cât și internațional în jurul obiectivelor comune de producție.
Întrebări frecvente
Î1. Ce este un conector de gaz din oțel inoxidabil?
Un ansamblu de furtun metalic flexibil care conectează o supapă de alimentare cu gaz la o admisie a aparatului, construit în jurul unui miez de tub din oțel inoxidabil 304 sau 304L ondulat, cu o manta de protecție din PVC și fitinguri de capăt filetate.
Q2. Ce este un tub de gaz ondulat din oțel inoxidabil?
Tubul metalic crestat, în formă de acordeon, în centrul conectorului. Ondularile sale inelare sau spiralate oferă tubului flexibilitate, menținând în același timp presiunea gazului în siguranță pe lungimea sa.
Q3. Ce este un conector flexibil pentru aparate cu gaz?
Orice conector proiectat să se îndoaie și să se îndoaie în timpul instalării și mișcării aparatului, spre deosebire de țevile rigide de fier negru sau de cupru. Conectorii ondulați din oțel inoxidabil sunt cea mai comună opțiune flexibilă utilizată în interior.
Î4. Pentru ce se folosesc conectorii de gaz din oțel inoxidabil?
Conectarea unei conducte fixe de gaz sau a unei supape de închidere la aparatele cu gaz de uz casnic și comercial, permițând o mișcare mică pentru curățare, întreținere sau înlocuire a aparatului.
Î5. Ce aparate folosesc conectori de gaz?
Plite și plite pe gaz, cuptoare, încălzitoare de apă fără rezervor și cu stocare, uscătoare de rufe, încălzitoare de perete sau spațiu, șeminee pe gaz, contoare și echipamente de gătit în aer liber, cum ar fi grătare și încălzitoare de terasă.
Î6. Care este diferența dintre un furtun de gaz și un conector de gaz?
Cei doi termeni descriu adesea același produs. Conector se referă de obicei la ansamblul fix, conform codului, care leagă un aparat de o supapă de închidere, în timp ce furtunul poate descrie uneori un tub flexibil mai general.
Î7. Ce dimensiune de conector de gaz am nevoie?
Dimensiunea corectă depinde de diametrul fitingului de admisie al aparatului, de cererea acestuia în BTU și de distanța fizică până la supapa de închidere. Plăcuța de identificare a aparatului sau manualul de instalare este cel mai sigur loc de verificat.
Î8. Ce dimensiune conector de gaz este folosit pentru o sobă cu gaz?
Majoritatea plitelor și plitelor de gătit rezidențiale folosesc un conector cu diametrul nominal de 1/2 inch, de obicei între 24 și 48 inci lungime, deși unele modele pot necesita o dimensiune diferită, așa cum este menționat în manual.
Q9. Ce dimensiune de conector de gaz este folosit pentru un uscător cu gaz?
Uscătoarele cu gaz utilizează în mod obișnuit și un conector cu diametrul nominal de 1/2 inch, de obicei cu o lungime mai mare de aproximativ 48 până la 60 de inchi, astfel încât uscătorul să poată fi scos pentru acces și curățare la capcana de scame.
