Tuburi ondulate din oțel inoxidabil sau conducte de cupru pentru conducte de gaz
Tuburi ondulate din oțel inoxidabil pentru țevi de gaz în general, oferă o instalare mai rapidă și o flexibilitate mai bună în jurul obstacolelor în comparație cu țeava rigidă de cupru, în timp ce țeava de cupru rămâne o alegere familiară apreciată pentru istoria lungă de instalare și metodele simple de îmbinare. Niciunul dintre materiale nu este universal mai bun, iar alegerea corectă depinde în mare măsură de aspectul clădirii, de complexitatea traseului și de modul în care sistemul de conducte de gaz trebuie să se deplaseze prin pereți, podele și spații înguste.
Ambele materiale servesc aceluiași scop de bază, transportând gazul în siguranță de la un punct de alimentare la aparate, dar abordează această activitate în mod foarte diferit. Tubul ondulat se îndoaie manual în jurul elementelor cadrului și colțurilor, în timp ce țeava de cupru se bazează pe lungimi tăiate unite între ele la unghiuri fixe folosind Fitinguri pentru țevi de gaz .
Din ce este făcută țeava ondulată din oțel inoxidabil

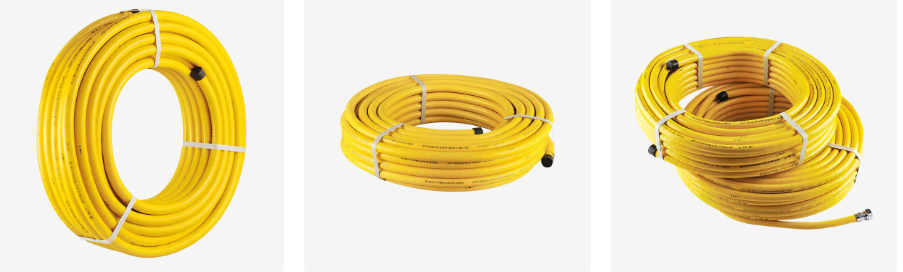

Tubul ondulat din oțel inoxidabil, adesea scurtat la CSST, este un tub metalic flexibil format cu un model de perete ondulat, mai degrabă decât o suprafață netedă. Acest perete ondulat este ceea ce conferă țevii flexibilitatea, permițându-i să se îndoaie în mod repetat fără să se îndoiască sau să slăbească așa cum ar face o țeavă cu pereți netezi sub aceeași presiune.
Straturi tipice de construcție
- Tub ondulat din oțel inoxidabil care transportă fluxul de gaz
- Manta exterioară de protecție, adesea galbenă, care protejează miezul de abraziune
- Fitinguri de capăt sertizate sau îmbinate mecanic la capetele tubului
- Dispoziții de legare sau împământare încorporate în punctele de conectare a montajului
Prin comparație, țeava de cupru este un tub rigid cu perete neted care necesită tăierea la lungimea exactă și îmbinarea cu conexiuni lipite, lipite sau evazate la fiecare schimbare de direcție, ceea ce crește în mod natural numărul de îmbinări într-o rulare tipică în comparație cu tubulatura flexibilă.
Comparație alăturată a proprietăților de bază
Tabelul de mai jos aliniază cele două materiale în funcție de proprietățile care contează cel mai mult atunci când planificați o instalație de conducte de gaz.
| Proprietate | Tub ondulat din oțel inoxidabil | Teava de cupru |
|---|---|---|
| Flexibilitate | Înalt, se îndoaie cu mâna în jurul obstacolelor | Rigid, necesita fitinguri pentru schimbari de directie |
| Număr comun pe run | Mai puține articulații pe curse lungi | Mai multe îmbinări la fiecare punct de îndoire |
| Rezistenta la coroziune | Construcție puternică, din oțel inoxidabil | Bun, deși afectat de anumite condiții de sol sau apă |
| Metoda de instalare | Fitinguri mecanice de sertizare sau compresie | Fitinguri de lipit, lipire sau evază |
| Rutarea prin încadrare | Simplu, trece cu ușurință prin găurile găurite | Necesită măsurare și tăiere precisă |
Diferențele de timp de instalare în rândurile tipice
Flexibilitatea se traduce direct în viteza de instalare, deoarece mai puține îmbinări înseamnă mai puține puncte de conectare de pregătit și testat. Diagrama cu bare de mai jos reflectă un model general în timpul relativ de instalare pe lungimi comune de rulare.
Tirajele lungi cu mai multe schimbări de direcție tind să arate cel mai mare decalaj de timp între cele două materiale, deoarece fiecare îndoire dintr-o rulare de cupru adaugă o racordare, o tăietură și o îmbinare care trebuie verificată, în timp ce o rulare ondulată pur și simplu se îndoaie în jurul aceluiași obstacol.
Factori de durabilitate pe o perioadă de serviciu de mai mulți ani
Performanța pe termen lung depinde de modul în care fiecare material răspunde la vibrații, mișcări minore ale solului și cicluri repetate de temperatură. Diagrama coloane de mai jos conturează un model general de durabilitate a acestor factori de stres.
Structura flexibilă a peretelui tubulaturii ondulate tinde să absoarbă mișcarea și vibrațiile minore mai ușor decât o conductă rigidă, motiv pentru care CSST a devenit o alegere comună pentru tuburile ondulate din oțel inoxidabil pentru instalațiile de gaz natural în zonele cu mai multă mișcare a clădirii sau activitate seismică.
Comparație generală a performanței între factorii cheie
Adunarea mai multor factori într-o singură vedere ajută la clarificarea unde tinde să conducă fiecare material. Graficul radar de mai jos compară țeava ondulată din oțel inoxidabil cu țeava de cupru în cinci factori cântăriți în mod obișnuit.
Tubul ondulat duce, în general, la viteza de instalare, flexibilitate și toleranță la vibrații, în timp ce conducta de cupru deține o poziție de lungă durată în simplitatea îmbinărilor pentru instalatorii care sunt mai familiarizați cu conexiunile tradiționale lipite.
Fitinguri utilizate cu țevi ondulate și țevi de cupru
Fitingurile pentru țevi de gaz diferă semnificativ între cele două sisteme. Tubul ondulat se conectează în mod obișnuit prin fitinguri mecanice care sertează sau comprimă în jurul capătului tubului, creând o etanșare fără căldură sau flacără. Țeava de cupru se bazează pe îmbinări lipite, conexiuni lipite sau fitinguri evazate, fiecare necesitând o pregătire atentă a suprafeței și o tehnică precisă.
Tipuri comune de montaj după material
- Fitinguri cu sertizare, comune la conexiunile de capăt ale tuburilor ondulate
- Fitinguri de compresie, utilizate atât la tranzițiile de țevi, cât și de țevi
- Fitinguri flare, comune acolo unde țeava de cupru se întâlnește cu conectorii aparatului
- Îmbinări lipite sau lipite, utilizate de-a lungul țevilor rigide de cupru
- Fitinguri de tranziție, îmbinarea țevilor sau țevilor la diferite tipuri de materiale
Selecția fitingurilor trebuie să se potrivească atât cu specificațiile țevii sau țevii, cât și cu condiția de utilizare prevăzută, deoarece un fiting dimensionat corect pentru un diametru nu va etanșa în mod fiabil pe un tub sau o dimensiune nepotrivită a țevii.
Considerații privind dimensionarea și traseul pentru fiecare material
Selectarea diametrului depinde de cererea de debit de gaz, de sarcina aparatului și de lungimea totală a rulării. Tuburile ondulate din oțel inoxidabil sunt disponibile în mod obișnuit într-o gamă de dimensiuni nominale potrivite pentru conductele de gaz rezidențiale și comerciale ușoare, în timp ce dimensionarea țevilor de cupru urmează o abordare similară bazată pe cerere, folosind dimensiunile nominale standard ale țevilor.
Comportamentul de rutare este locul în care cele două materiale diferă cel mai mult. Un circuit ondulat poate trece prin mai multe elemente ale cadrului folosind o lungime continuă cu mult mai puține opriri, ceea ce simplifică planificarea tuburilor flexibile din oțel inoxidabil pentru proiectele HVAC și de alimentare cu gaze în general. Traseul țevilor de cupru beneficiază de obicei de planificarea punctelor de curbură în avans, deoarece fiecare schimbare de direcție devine o locație fixă de montare odată instalată.
Unde fiecare material este aplicat în mod obișnuit
Ambele materiale apar pe conductele de gaz rezidențiale și comerciale ușoare, deși modelele de utilizare tind să urmeze tipul clădirii și complexitatea traseului.
- Tuburi ondulate pentru distribuția interioară a gazelor în construcții rezidențiale încadrate
- Tuburi ondulate pentru CSST pentru sisteme cu propan în configurații suplimentare de combustibil
- Țeavă de cupru pentru circuite expuse unde se preferă un aspect finisat rigid
- Teava de cupru pentru curse mai scurte cu schimbari minime de directie
- Tuburi ondulate pentru proiecte de renovare în care accesul la încadrare este limitat
Echipele de proiect care se aprovizionează printr-un furnizor consacrat de țevi ondulate de gaz selectează adesea țevi special pentru lucrările de renovare, deoarece filetarea țevilor flexibile prin pereții existenți evită demolarea pe care o necesită de obicei un circuit rigid de cupru.
Despre tehnologia echipamentelor energetice Zhejiang Zhenlong
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. este angajată în cercetarea, dezvoltarea, producția și prelucrarea echipamentelor energetice, lucrând prin furtunuri metalice, conducte de gaz natural, fitinguri pentru instalații sanitare, articole sanitare, supape, produse din plastic și feronerie. Compania este situată în Yuyao, Ningbo, Zhejiang, acoperind o suprafață de 40 de acri cu o clădire a fabricii care se întinde 30000 mp .
Capacitatea de producție include 30 de linii de producție de sudare și formare împreună cu liniile neîntrerupte de cuptoare cu hidrogen de topire solidă și echipamentele de testare a materialelor, susținând o producție constantă în tuburile ondulate din oțel inoxidabil și liniile de produse pentru fitinguri. În calitate de furnizor de țevi ondulate din oțel inoxidabil pentru țevi de gaz și companie de fitinguri pentru țevi de gaz, Zhenlong lucrează cu o echipă de cercetare și dezvoltare, proiectare și producție care sprijină țevi ondulate din oțel inoxidabil OEM și programe personalizate de țevi ondulate din oțel inoxidabil pentru parteneri din mai multe regiuni.
Întrebări frecvente
Este un tub metalic flexibil cu un model de perete crestat, folosit pentru a transporta gaz printr-o clădire cu mai puține îmbinări decât o țeavă rigidă.
Este utilizat pentru distribuția gazelor rezidențiale și comerciale ușoare, direcționarea alimentării de la un contor sau colector la aparatele individuale.
Da, tubul ondulat din oțel inoxidabil este utilizat pe scară largă pentru distribuția gazelor naturale în clădiri rezidențiale și comerciale ușoare.
Da, tubul ondulat este folosit și în sistemele cu propan, urmând aceeași abordare generală de rutare și montare ca și instalațiile de gaze naturale.
Tubul instalat corect este proiectat pentru funcționare pe termen lung, cu construcția din oțel inoxidabil susținând utilizarea prelungită în condiții normale.
Da, miezul din oțel inoxidabil oferă o rezistență puternică la coroziune în comparație cu multe materiale tradiționale pentru conducte.
Tubul ondulat este fabricat pentru a face față intervalelor tipice de presiune a gazului rezidențial și comercial ușor în cadrul specificațiilor nominale.
Tuburile sunt disponibile într-o gamă de diametre nominale dimensionate pentru a se potrivi diferitelor cerințe de debit și sarcini ale aparatului.
Fitingurile mecanice de sertizare și compresie sunt cea mai comună metodă de conectare, etanșând tubulatura fără lipire sau lipire.
