Tub ondulat din oțel inoxidabil (CSST) este acum una dintre cele mai comune modalități de a livra gaz natural în interiorul clădirilor rezidențiale și comerciale. Dar siguranța CSST nu este decisă de un singur rezultat al testului sau certificat. În practică, un sistem CSST sigur este o combinație a patru lucruri: rezistența la coroziune și durata de viață la oboseală a oțelului inoxidabil în sine, precizia procesului de ondulare, calitatea fitingurilor și supapelor instalate la fiecare capăt și lipirea electrică și protecția mecanică aplicată în timpul instalării. Dacă oricare dintre aceste legături este slabă, întreaga conductă de gaz devine un risc, indiferent cât de bine arată conducta la exterior.
Ce acoperă de fapt siguranța CSST
CSST este un tub continuu, flexibil din oțel inoxidabil, cu un profil de perete ondulat. A înlocuit țeava rigidă de fier negru în multe aplicații, deoarece este mai rapid de direcționat, are mai puține îmbinări și poate absorbi mai bine tasarea clădirii și mișcarea seismică decât țeava rigidă. Mai puține îmbinări înseamnă mai puține puncte potențiale de scurgere, care este argumentul principal de siguranță pentru CSST.
Cu toate acestea, conversația despre siguranță se oprește rareori la tubul în sine. O instalare CSST completă include conectori, supape cu bilă, teuri, cutii de perete, manșoane de protecție și conductorul de legătură. Evaluările incidentelor din industrie arată în mod repetat că cele mai multe scurgeri de gaz se găsesc la conexiunile de capăt, nu pe termen lung al tubului ondulat. De aceea a Sistemul CSST sigur trebuie evaluat ca un ansamblu complet , de la contorul de gaz sau colectorul până la admisia aparatului.
De ce țeava singură nu este suficientă
Specificatorii se concentrează uneori doar pe calitatea oțelului inoxidabil și pe grosimea peretelui, apoi presupun că întregul sistem este sigur. Dar tubul este la fel de fiabil ca și terminațiile sale. O racordare nepotrivită, o piuliță prea strânsă, o îndoire neprotejată sau absența unei legături electrice pot învinge avantajele materiale ale oțelului inoxidabil 304. Când planificați o instalare CSST, gândiți-vă de la aparat în spate: ce va atinge gazul, ce va ține îmbinarea împreună și cum va fi protejată linia acolo unde trece prin pereți sau dulapuri.
Siguranță la nivel de material: calitate din oțel inoxidabil, ondulare și coroziune
Siguranța CSST începe de la moară. Majoritatea produselor CSST de calitate sunt fabricate din oțel inoxidabil austenitic 304, un grad cu rezistență bine documentată la coroziune generală, duritate bună la temperaturi scăzute și proprietăți mecanice stabile într-o gamă largă de temperaturi de funcționare. Pentru aplicațiile cu gaz, 304 este linia de bază; pentru medii costiere sau industriale agresive, unele proiecte trec la 316 sau adaugă un strat exterior rezistent la coroziune.
Profilul ondulat nu este doar o caracteristică de flexibilitate. Ondulările inelare repetate distribuie solicitarea de încovoiere pe o suprafață mai mare, ceea ce atenuează impactul vibrațiilor de la aparatele cu gaz și previne efortul localizat într-un singur punct. Când pasul și adâncimea ondulației sunt produse în mod constant, tubul are, de asemenea, un comportament previzibil la oboseală pe parcursul multor ani de cicluri de presiune. Revizuirea noastră de inginerie a modul în care designul ondulat reduce riscul de scurgere explică de ce geometria contează la fel de mult ca metalurgia.
Graficul de mai sus reflectă un model comun din rapoartele de defecțiuni pe teren: riscurile de cea mai mare energie, cum ar fi arcul indus de fulgere într-un sistem nelegat, reprezintă cea mai mare amenințare, în timp ce materialul de bază din oțel inoxidabil în sine este rareori cauza principală a defecțiunii. Nivelurile reale de risc depind în mare măsură de mediul dumneavoastră de instalare.
Considerații de coroziune în instalații reale
Oțelul inoxidabil 304 poate suferi zâmbituri sau fisurare prin coroziune prin efort atunci când este expus la cloruri la temperaturi ridicate. Aerul sărat de coastă, sărurile de dezghețare urmărite într-un garaj sau substanțele chimice de curățare depozitate lângă conducta de gaz pot crea un micro-mediu bogat în cloruri. Pentru acele situatii, a Furtun de gaz din oțel inoxidabil rezistent la coroziune cu protecție îmbunătățită din aliaj este o alegere mai sigură decât un tub standard acoperit cu PVC galben. Calea de fabricație contează și el: o suprafață netedă dintr-un proces curat de formare și recoacere lasă mai puține locuri pentru inițierea coroziunii.

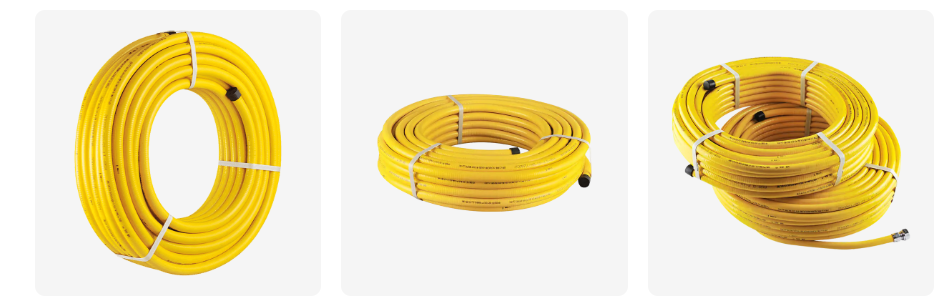

Furtun de gaz ondulat din oțel inoxidabil cu ridicata ZLR-05, rezistent la coroziune Zhejiang Zhenlong este furnizori en-gros din China de furtun de gaz ondulat din oțel inoxidabil rezistent la coroziune ZLR-05 și companie OEM/ODM, The Sta... Vizualizare produs → Dacă selectați tubulatura primară pentru un întreg sistem de conducte de gaz, căutați certificate de material verificate și geometrie uniformă a ondulației. A Conductă de gaz ondulată din oțel inoxidabil 304 cu grosime constantă a peretelui vă oferă o bază previzibilă pentru evaluarea presiunii, performanța la îndoire și durabilitatea pe termen lung.
Comerț cu ridicata din oțel inoxidabil 304 țeavă de gaz ondulată ZLR-02 Furnizori, Companie Zhejiang Zhenlong este furnizori de țevi de gaz ondulate ZLR-02 din oțel inoxidabil 304 en-gros din China și o companie OEM/ODM, oțel inoxidabil 304... Vizualizare produs → Pericole de instalare: lipire, îndoire și protecție mecanică
Erorile de instalare cauzează mai multe incidente de siguranță CSST decât defecte materiale. Problema cel mai bine documentată este daunele cauzate de fulgere. Dacă un sistem CSST nu este legat electric, o lovitură de fulger în apropiere poate induce o diferență de potențial electric între tub și metalul împământat din apropiere. Acea diferență de potențial poate crea un arc prin peretele subțire din oțel inoxidabil, producând o scurgere de orificii. Codurile naționale, inclusiv NFPA 54 din Statele Unite, necesită acum lipire pentru sistemele CSST. Acest pas nu este opțional, indiferent cât de convenabil a fost trasat tubulatura.
Protecția mecanică este al doilea factor major de instalare. CSST poate fi îndoit manual, dar numai în raza minimă de îndoire declarată de producător. Îndoirea repetată în același punct, o îndoire în apropierea unui conector sau contactul ascuțit cu un știft de metal pot crea o concentrare a tensiunii care în cele din urmă se sparge. Pentru liniile care trec prin podele, pereți sau dulapuri, se recomandă cu tărie o carcasă de protecție. Acesta este exact motivul pentru care Cutia de comutare încorporată în perete a devenit noul standard de siguranță pentru furtunurile de gaz de uz casnic : fixează tubul pe un traseu definit, îl ține departe de marginile ascuțite și oferă instalatorilor o suprafață curată pentru racordarea supapei.
Pentru instalațiile ascunse, alegeți o cutie de protecție pentru pereți îngropați evaluată corespunzător. Un bine conceput Cutie de comutare cu perete îngropat din oțel inoxidabil pentru furtun de gaz acasă servește atât ca protecție mecanică, cât și ca interfață structurată pentru supapa de închidere, astfel încât tubul flexibil nu preia niciodată greutatea supapei sau forța de mișcare a peretelui.
Comerț cu ridicata din oțel inoxidabil îngropat cutie de comutator de perete pentru furtun de gaz acasă Furnizori, Co Zhejiang Zhenlong este o cutie de comutatoare de perete îngropată din oțel inoxidabil en gros din China pentru furnizorii de furtunuri de gaz de acasă și compania OEM/ODM, The Stainless... Vizualizare produs → Fitinguri și supape: unde încep de fapt scurgerile
Când instalatorii și proprietarii de locuințe descriu o scurgere CSST, punctul de defecțiune este aproape întotdeauna la o conexiune filetată, o piuliță de compresie sau un corp de supapă, nu în mijlocul unui tub. Această simplă observație explică de ce fitingurile nu sunt o idee ulterioară; sunt stratul critic de siguranță al întregului sistem de livrare a gazului.
Supapele cu bilă cu o bază solidă izolează aparatul pentru întreținere. Teurile distribuie gazul la mai multe prize. Cutiile de perete aduc terminarea într-o poziție controlată. Fiecare componentă trebuie să aibă o geometrie de etanșare care să se potrivească cu capătul tubului ondulat, iar tipul filetului trebuie să se potrivească cu codul local de gaz (de exemplu, NPT în America de Nord sau BSP în multe alte piețe). Atunci când tubulatura, conectorul și supapa sunt de la același producător, compatibilitatea este documentată; amestecarea mărcilor pe o conductă de gaz este un risc comun, dar care poate fi evitat.
Dacă locul de muncă necesită durabilitate suplimentară într-un mediu de bucătărie sau industrial, acordați-vă timp pentru a revizui cum să alegeți corect un furtun de gaz din oțel inoxidabil învelit cu metal înainte de a specifica ansamblul. Învelișul metalic adaugă rezistență la abraziune și rezistență mecanică, dar modifică și rigiditatea la îndoire și designul de montare la capăt, așa că are nevoie de propria sa evaluare atentă.
Verificarea siguranței în fabrică: calitatea producției și conformitatea
Un certificat pe un site web nu este același lucru cu un sistem de producție care produce în mod constant tub sigur. Când evaluați un furnizor CSST, întrebați despre analiza materialelor, controlul procesului de sudare și testarea presiunii finale. Aceștia sunt pașii concreti care separă o fabrică matură de un simplu importator de tuburi.
Zhejiang Zhenlong Energy Equipment Technology Co., LTD. este un producător care urmează această cale disciplinată. Cu sediul în Yuyao, Ningbo, compania operează o instalație de 40 de acri cu o clădire de fabrică de 30.000 de metri pătrați, 30 de linii de producție de sudare și formare și două linii de producție continue pentru cuptoare cu hidrogen topit solid. Materialele de intrare și de ieșire sunt verificate cu un spectrometru cu citire directă pentru compoziția metalului, iar ansamblurile finite sunt verificate cu testere de etanșeitate la curgere. Compania deține licența de fabricație de echipamente speciale din Republica Populară Chineză pentru conducte sub presiune, are rapoarte de certificare CE printr-un centru național de testare și este membru al Asociației de gaze urbane din China. Acestea nu sunt insigne decorative; ele sunt dovezi că punctele de control ale trasabilității materialelor, sudării și testelor de scurgere sunt de fapt existente.
| Verificați elementul | De ce contează | Tac du-te/nu merge |
|---|---|---|
| Calitatea oțelului inoxidabil și grosimea peretelui | Definește toleranța de coroziune și presiunea nominală | Certificatul de material corespunde clasei comandate |
| Uniformitatea ondulației | Undele neregulate provoacă concentrarea stresului | Înclinație și adâncime uniforme pe toată lungimea |
| Conductor de legătură instalat | Previne arcul indus de fulgere prin perete | Conform NFPA 54 / cod local, rezistența măsurată este scăzută |
| Raza de curbură respectată | Îndoirile ascuțite duc ondularea și scurtează durata de viață la oboseală | Fără îndoire, fără deformare ovală la orice îndoire |
| Compatibilitate cu montaj | Filetele nepotrivite sau suprafețele de etanșare provoacă scurgeri | Conectorul și supapa sunt din aceeași familie de sisteme |
| Test de presiune după instalare | Confirmă că întregul ansamblu este etanș la gaz înainte de service | Presiunea de testare se menține pe durata necesară |
Întrebări frecvente despre siguranța CSST
CSST trebuie să fie legat?
Da. Un sistem CSST nelegat este mai vulnerabil la arcul indus de fulgere. Urmați NFPA 54 și codul electric local pentru a lega tubul înainte de a-l pune în funcțiune.
Se poate instala CSST în exterior?
Doar dacă produsul are o evaluare explicită în exterior pentru expunerea la UV și la coroziune. CSST standard acoperit cu PVC galben este în mod obișnuit destinat conductelor de gaz de interior.
Care este raza de curbură minimă pentru CSST?
Depinde de diametrul tubului și de construcția peretelui. Respectați întotdeauna minimul declarat de producător; îndoirea dincolo de această limită va sifona ondularea.
Cum verific un produs certificat CSST?
Solicitați licența de fabricație a țevilor sub presiune, raportul de testare al unei terțe părți și orice certificări specifice pieței, cum ar fi CE. Verificați numărul raportului, dacă este posibil.
Cât durează CSST din oțel inoxidabil 304?
Într-un mediu interior uscat, cu lipire adecvată, se așteaptă, în mod normal, că 304 CSST va dura câteva decenii. Expunerea la clor sau deteriorarea mecanică va scurta durata de viață.
Sunt fitingurile la fel de importante ca tubul în sine?
Statistic, cele mai multe scurgeri raportate apar la terminații și supape. Investiți în fitinguri potrivite de la același producător și strângeți-le conform specificațiilor.
